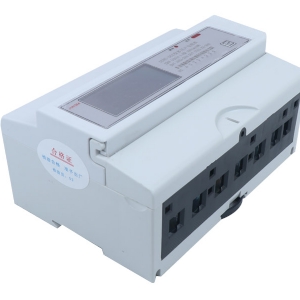

產品概述

product description

       本產品采用國家電能表標準設計規范，專為公寓安全用電設計開發的一款專用產品，內部采用專用的電能表多功能計量芯片，用32位單片機進行數據處理，可實現計量，識別、控制、收費等用電管理功能，可廣泛用于學校學生公寓用電管理。
學生公寓用電管理軟件系統，可實現學校的現代化的用電管理，并可提供多種學生繳費和查詢手段，如手機支付(如支付寶、微信支付等)，校園卡支付。

主要特點

main feature

    *電能計量：可計量有功電能及無功電能，反向計量正向累計。

    *電參數測量：可測量電壓、電流、功率因數、頻率等參數，可上傳。

    *顯    示：12位LED或漢字液晶顯示，顯示時間，電壓，電流，功率，累積電量、剩余電量。

    *預付費功能：可實現先交錢后用電，數據通過IC卡或RS485實現。

    *免費基礎電量設置：根據學校的要求進行設置，如設置完成后現有購買電量賬戶里多出基礎電量，和付費買電一樣，在已購買電量中累加。支持指定時段（如每月）設置學生不用繳納使用費用的電量。學生使用時，先消費免費基礎電量，消費完畢后，再消費學生購買的電量。

    *退費管理功能，學生畢業時，系統可打印需退費部分的退費明細表。

    *數據調換功能，能將該房間的剩余電量進行調換。

    *數據統計分析，具有用電數據統計、分析功能并自動生成報表，供查詢或打印。

    *數據管理功能：可對系統操作日志、賬戶操作日志進行追蹤審計；可對電量?jì)χ?、違規、設置等數據進行記錄、保存、查詢、統計、打印等操作；可自動生成報表及時為學生提供用電余額查詢。

    *權限管理功能：對賬戶的各項操作可批量和個別進行，管理者可對操作人員設定不同操作權限。

    *欠費斷電功能?？稍O低電量報警功能，當剩余電量低于報警電量值時，顯示屏閃爍，當剩余電量小于零度時，斷電拉閘。

    *多回路管理每個房間可實現多回路管理。

    *過載保護功能。當電壓或電流超過電表額定值自切斷供電。

    *總功率限制保護:對每個房間設置用電功率保護；同時該保護具備白天模式、空調模式、夜間模式；在夜間熄燈后，只有衛生間照明時，自動把房間總功率保護調整到設定值（如50W） ，以防止夜間從衛生間取電的違規用電行為。

    *通訊功能：具有紅外和2路RS485通訊功能（標配1路RS485）。

    *應急送電功能：當通訊網絡(luò )失效后，采用紅外抄表器應急送電，管理人員可以不用接觸電表就能送電。

    *惡性負載識別功能：插座惡性負載功率保護，可設有功增量功率值和功率因數值。若超過設定值，拉閘顯示閃爍報警，直到違規處理后，正常。不影響空調回路使用，具備惡性負載識別功能，禁止電爐、熱得快、電磁爐、微波爐、電吹風機等易于引起接觸火災的大功率阻性負載使用。

    *違規用電合閘配置：當識別學生違規用電后，設備自動執行跳閘斷電，軟件系統中可自主設置違規用電自動合閘次數，當超過設定次數后系統不能再自動恢復供電，需找管理員查明斷電原因后，由供電管理人員通過掌上電腦人工恢復供電，杜絕學生違規情況的發生。

    *多路輸出：控制輸出分別對應控制房間內的照明回路，插座回路，空調回路，衛生間回路，實現分路用電管理。在不需要空調的季節關閉空調回路的電路，正常時每天晚上熄滅照明和插座回路。在用空調的季節晚上熄燈后留著空調回路，夜間熄燈后留著衛生間燈光。同時違章用電未處理時，停止插座回路的供電。

    *假期管理功能：為解決學生假期宿舍集中統一管理需要，支持遠程費控系統假期時段配置。根據學校假期計劃，在學校指定假期時段內凍結封存原有宿舍用電量，假期時段內凍結封存原有宿舍用電量，假期時段內的用電量另行獨立記錄和管理，方便假期中集中管理宿舍的電量管理、安全用電和控制管理。假期結束后，根據學校要求恢復原封存的用電量。假期時段內的用電量與原有用電量需相互獨立且互不干擾。

    *復費率功能(可選) 階梯電價功能(可選)：采用獨立硬件時鐘芯片?？蓪?shí)現尖峰平谷四種費率，每種費率可設多個時段。

    *溫度檢測，表內有溫度檢測電路，防止過流，過熱引起火災。

    *防雷功能，內置防雷保護電路。

    *多種繳費功能：學生可以通過網上或手機進行繳費。支付支付寶、微信等支付方式。

    *多種查詢方式：學生可能通過網上或手機進行查詢，或通過觸摸屏查詢。

主要技術指標

Main Specifications

    *精度：1.0級

    *電壓：AC 3×220/380V

    *電流：5(６0)A

    *功耗：電壓回路<2W/10VA，電流回路4VA

    *工作溫度：-25~55℃

    *極限工作溫度：-40~70℃

    *相對濕度：<85%。

    *電壓范圍： 正常工作電壓：0.9Un-1.1Un

              極限工作電壓：0.8Un-1.15Un

    *參比頻率：50Hz/60Hz

    *啟動電流：20mA

    *時鐘誤差：<0.5S/日

    *通訊規約：DL645-1997或MODBUS-RTU

    *執行標準：GB/T18460-2001 GB/T17215.321-2008

    *多回輸出：每一回路電流可達5（60）A
